使用水准仪进行直线度测量的方法‍

1. 将水平仪放置在工件的测量位置。

2. 读取气泡的刻度。将刻度调至零位（表中②）。

   ※从基准线开始，但不一定必须在零位（基准线）。

3. 将水平仪移动到下一个测量位置，同样读取气泡的刻度（表中③）。

   ※移动时，请将水平仪在工件上滑动。

4. 按同样方法测量至工件末端（表中④～⑥）。

5. 测量结果（使用标称200、灵敏度0.02mm/m的水平仪时…1刻度为4μm/200mm）。

   ※为通过水平仪进行准确读数，请务必计算气泡两端指示值的平均值。

测量结果

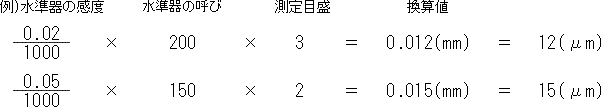

换算值的计算方法

※将换算值绘制在图表中（图6），用直线连接两端，即可轻松求出各点的值。

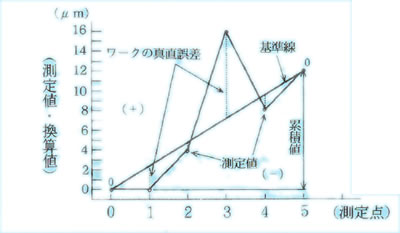

图6. 直线度曲线图

将测量值按右图所示绘制 用线连接最初和最后一个值并设为零 按左图所示连接测量点与基准线 读取连接线部分的数值 此为图中的直线度误差 该数值即为表中的修正值 （注：基准线上侧为“+”，下侧为“-”）
