大菱计器制作所株式会社

Obishi Keiki Seisakusho Co..Ltd.

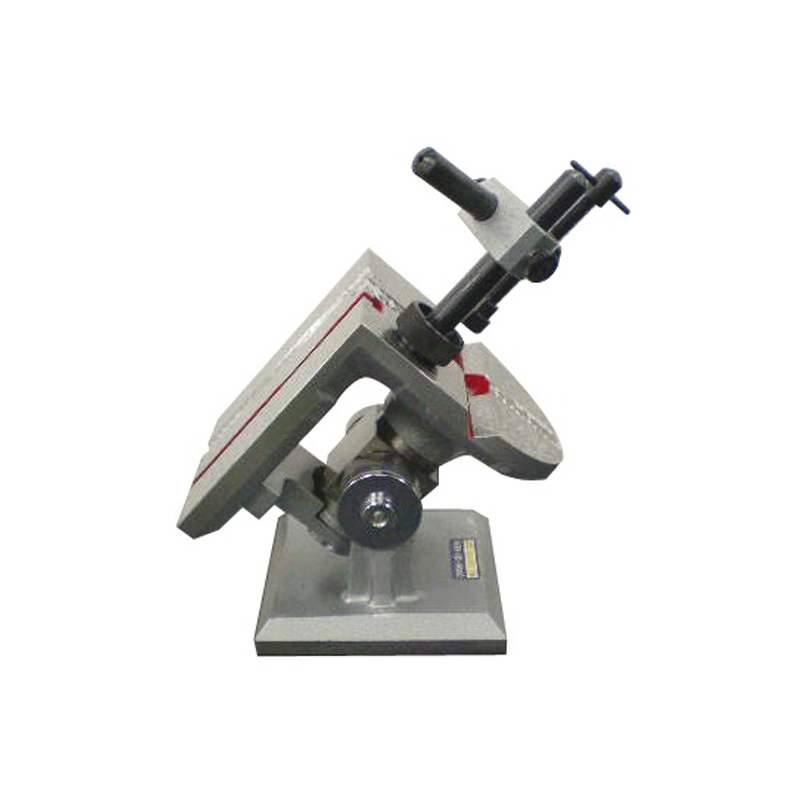

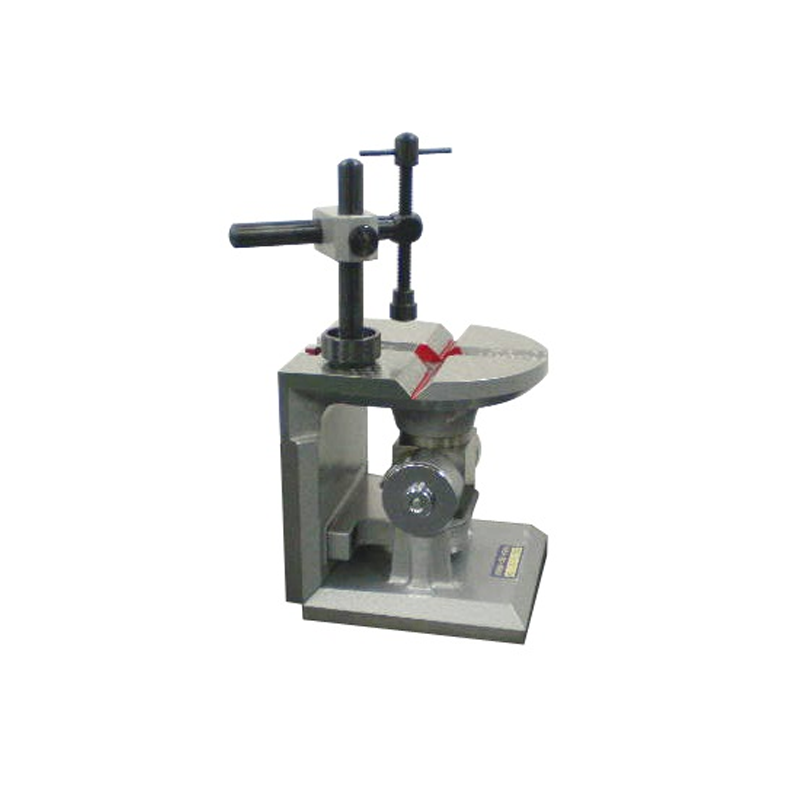

万向角度平台

咨询请扫码关注
产品详情

  • 可以前后左右倾斜。

  • 所有方向均帶有主尺刻度(1度)及副尺(5分)。

  • V型槽设有2个面，确保各自与底面平行。

  • 附带1个用于固定工件的夹具。


代码编号

公称尺寸

尺寸

(L×W×H mm)

平行垂直度
(μm）

重量
(kg)

NA101

150

162×149×174

10

15

NA102

200

214×199×228

15

28

NA103

250

268×249×286

20

62

NA104

300

320×299×319.5

25

90

NA105

350

370×349×390

30

130
