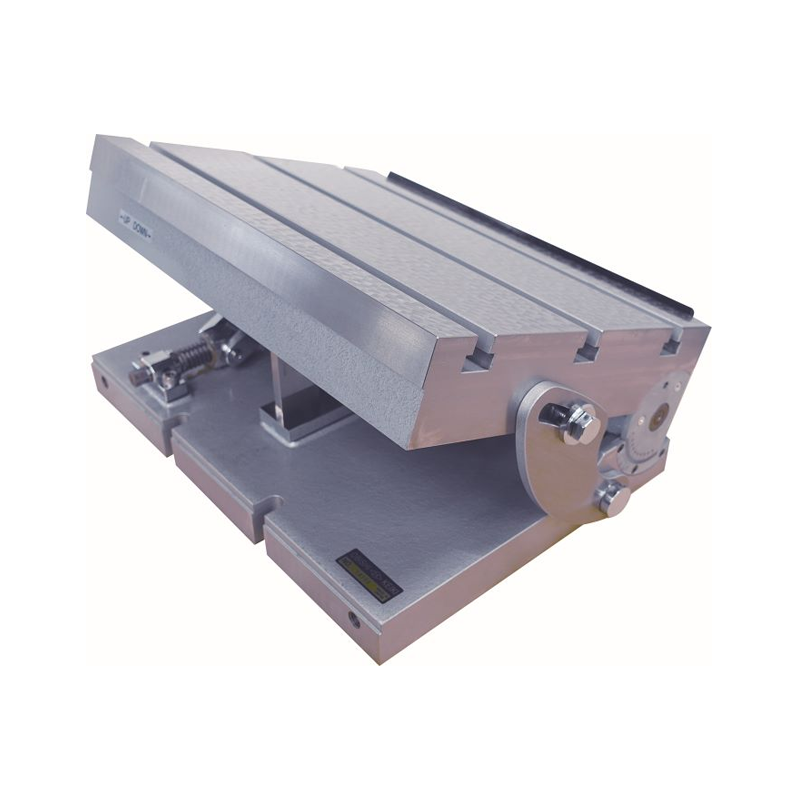

正弦角度测量平台

正弦角度测量平台

咨询请扫码关注
产品详情

  • 这是一款确保高精度的角度测量平台。

  • 倾斜角度范围为0°至45°。

  • 配备主尺刻度（1度）及副尺（6分）。

  • 为高精度测量设有块规台。

  • 确保顶面与底面的平行度。

  • 带有用于固定工件的T型槽（公称尺寸14，共3条）。

  • 角度调节采用手柄式微动升降结构。

※附带角度调节手柄。

※不附带量块。


代码编号

尺寸

(L×W×H mm)

顶面尺寸

(L×W mm)

倾斜角度
(度)

滚轮中心距離
(mm)

平行度
(μm)

重量
(kg)

NE101

300×400×140

300×400

0～45

200±0.005

10

70
