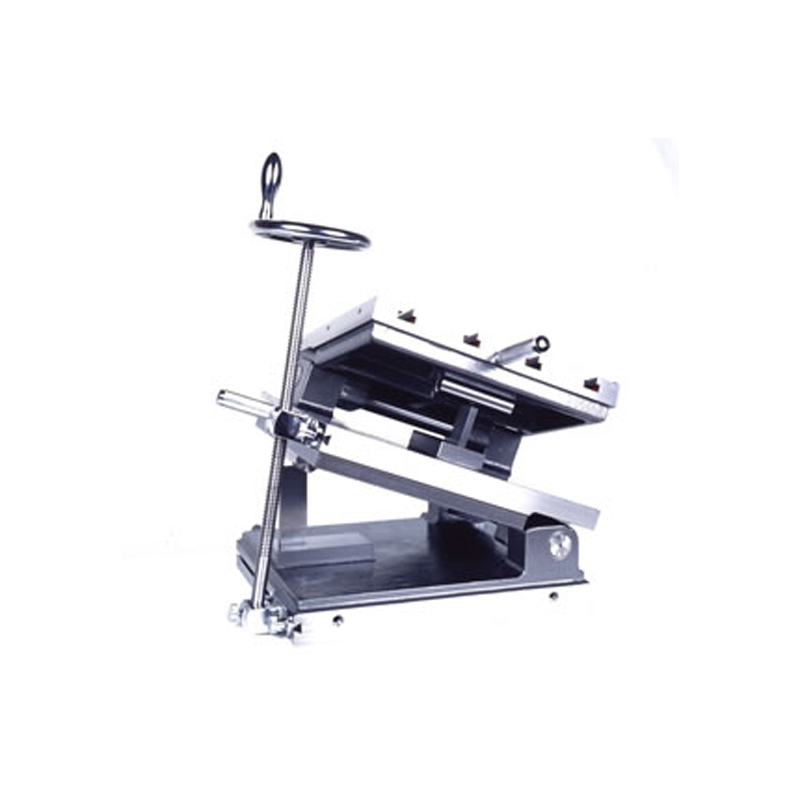

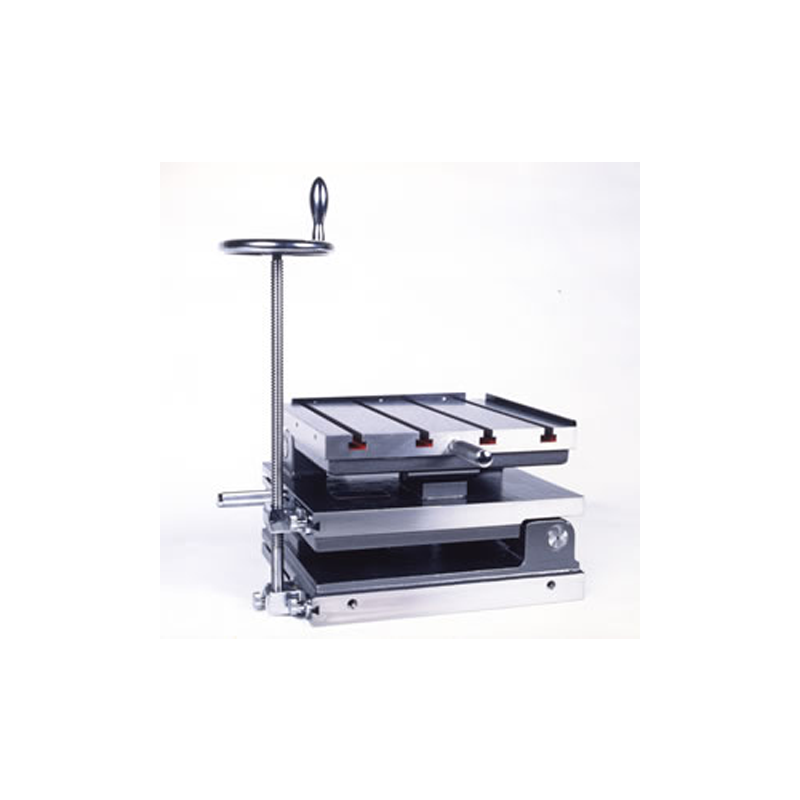

复合正弦平台

咨询请扫码关注
产品详情

  • 这是一款确保高精度的复合标志面板角度测量平台。

  • 上工作台可倾斜至45度，中间工作台可倾斜至45度。

  • 为高精度测量设有块规台。

  • 带有用于固定工件的T型槽（公称尺寸12，共4条）。

  • 中间工作台通过手柄进行升降操作（上侧为手动抬升式）。



代码编号

尺寸

(L×W×H mm)

顶面尺寸

(L×W mm)

倾斜角度
(度)

滚轮中心距离

平行度
(μm)

重量
(kg)

上侧 (mm)

下侧 (mm)

NF101

370×335×235

335×310

0～45

200±0.01

300±0.01

10

103
