平形直角尺

咨询请扫码关注
产品详情

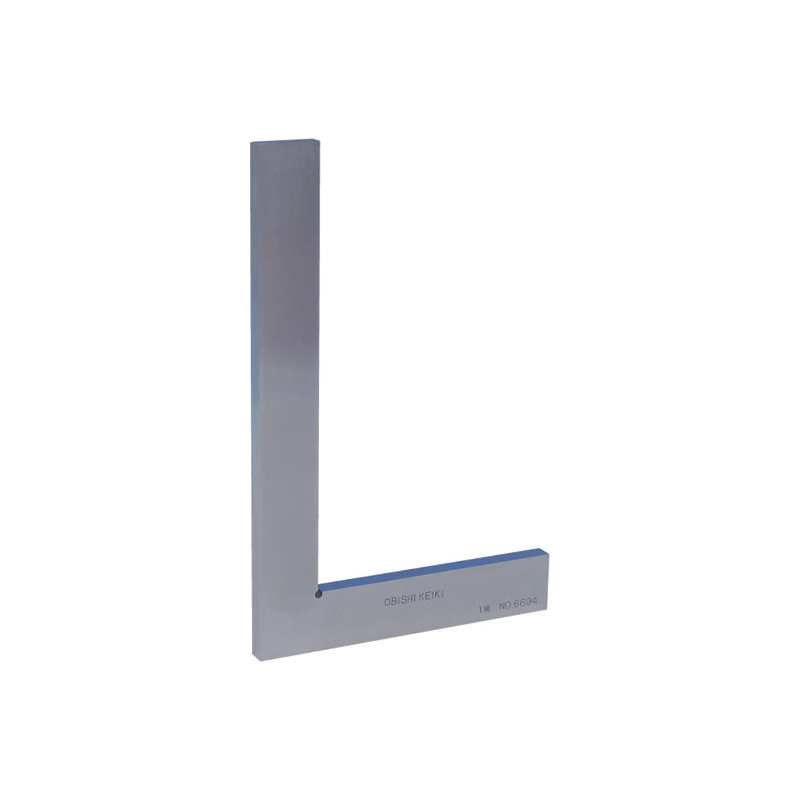

平形直角尺

  • 本产品是依据JIS B7526标准制造的产品。

  • 用于直角测量。

  • 可对工具的直角、工具安装后的直角以及产品的直角等进行测量。

　1级 淬火产品

代码编号

公称尺寸

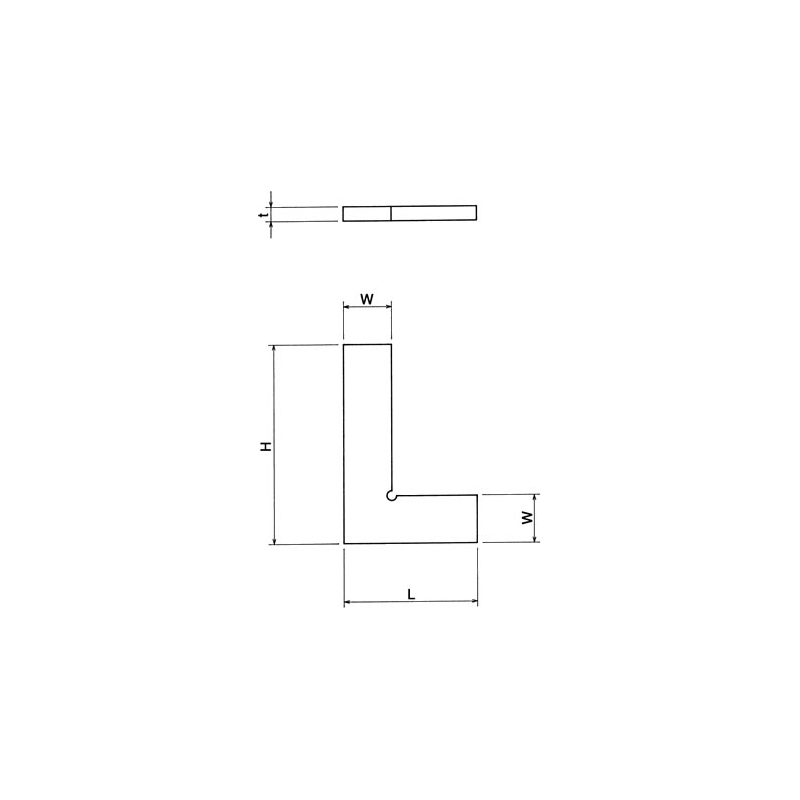

尺寸
(H×L×W×t   mm)

垂直度
(μm)

重量
(kg)

FA101

75

75×50×18×3

±14

0.1

FA102

100

100×70×20×4

±15

0.1

FA104

150

150×100×25×5

±18

0.2

FA105

200

200×130×25×8

±20

0.5

FA107

300

300×200×30×8

±25

0.9

FA108

400

400×200×40×8

±30

1.5

FA109

500

500×300×40×8

±35

2.1

FA110

600

600×325×50×11

±40

4.0

FA111

750

750×400×50×11

±48

5.0

FA112

1000

1000×550×60×12

±60

9.0

FA113

1500

1500×700×65×12

±85

14.0

FA114

2000

2000×1000×80×12

±110

24.0



D形平直角尺

  • 本产品是依据JIS B7526标准制造的产品。

  • 用于直角测量。

  • 可对工具的直角、工具安装后的直角以及产品的直角等进行测量。

　2级 非淬火产品

代码编号

公称尺寸

尺寸
(H×L×W×t   mm)

垂直度
(μm)

重量
(kg)

FB101

75

75×50×18×3

±27

0.1

FB102

100

100×70×20×4

±30

0.1

FB104

150

150×100×25×5

±35

0.2

FB105

200

200×130×25×6

±40

0.35

FB107

300

300×200×30×6

±50

0.6

FB109

400

400×200×40×8

±60

1.5

FB111

500

500×255×40×8

±70

1.8

FB112

600

600×300×40×8

±80

2.5

FB113

1000

1000×500×50×10

±120

5.5

FB114

1500

1500×700×65×12

±170

14.0

FB115

2000

2000×1000×80×12

±220

24.0
